多工器(Multiplexer, MUX)

一個 $2^n\text{ to }1$ $2^{n} to 1$ 多工器，需要有 n 個控制項(選項器)
- $\begin{array}{c|c|l} \text{MUX}&\text{sel}&\text{Output}\\\\\hline \text{2 to 1}&1&A' I_0+AI_1\\\\\hline \text{4 to 1}&2&A' B' I_0+A' BI_1+AB' I_2+ABI_3\\\\\hline \text{8 to 1}&3&A' B' C' I_0+A' B' CI_1+...\\\\\hline 2^n\text{ to 1}&n&\sum_{k=0}^{2^n-1}m_kI_k \end{array}$

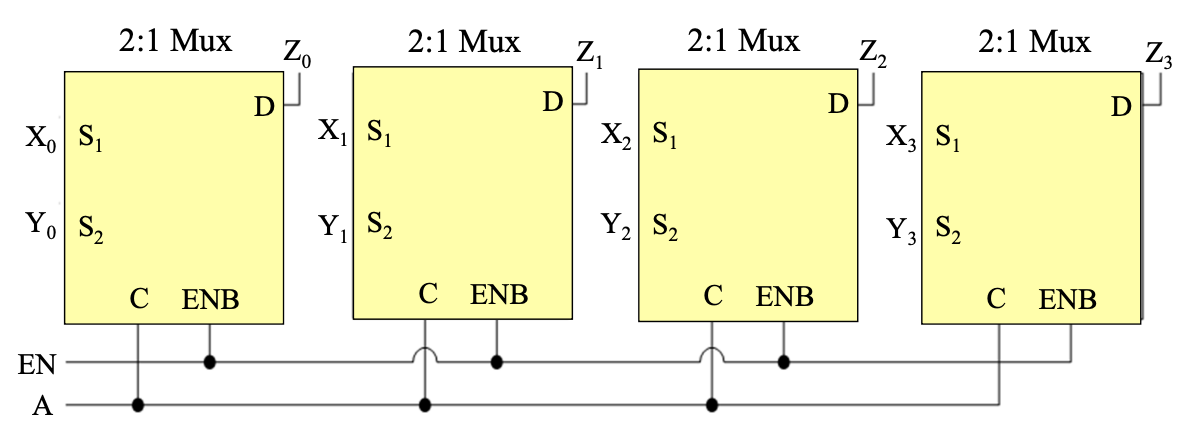

quad multiplexer
- 多了一個致能(enable, en)來控制多工器
用 4-1 多工器實現三個變數函式
- 代數展開
  $\begin{array}{rl} F(A,B,C)&=A' B'+AC\\\\ &=A' B'(C+C')+A(B+B')C\\\\ &=A' B'\cdot1+A' B\cdot0+AB' C+ABC \end{array}$
- 真值表法
  $\begin{array}{|cccc:cc|}\hline &A&B&C&F\\\\\hline &0&0&0&1\\\\ I_0&0&0&1&1&1\\\\\hline &0&1&0&0\\\\ I_1&0&1&1&0&0\\\\\hline &1&0&0&0\\\\ I_2&1&0&1&1&C\\\\\hline &1&1&0&0\\\\ I_3&1&1&1&1&C\\\\\hline \end{array}$
- Verilog
  - 4-to-1 MUX implements 3-var function

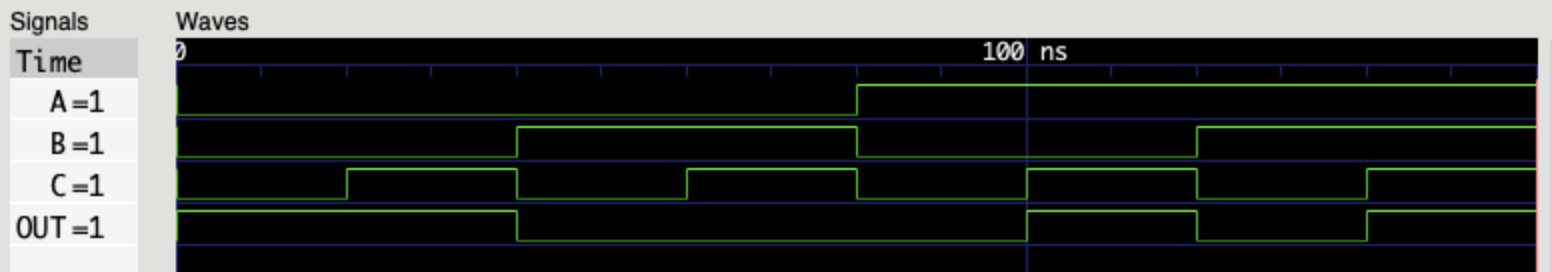

  - test bench

三態緩衝器(Three state buffer)

buffer

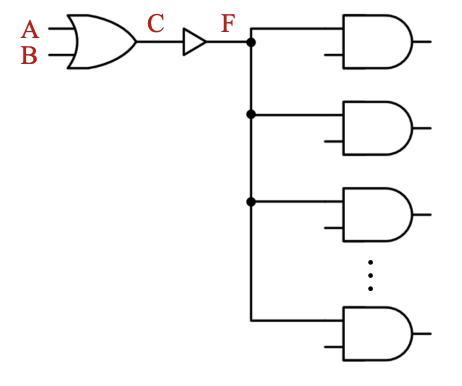

緩衝器(Buffers)的用途:
- 用來增加閘輸出的趨動力(driving force)
- 因為閘並聯而造成電容增加(fan out)，電容增加充電變慢，使電路變慢
- 總體而言，可用來調節電路的速度。

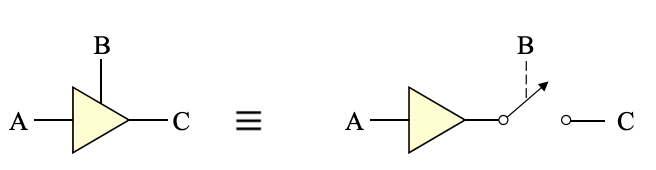

三態緩衝器:
- Three-state buffer 或 tri-state buffer
- 真值表
  $\begin{array}{|cc|c|}\hline B&A&C\\\\\hline 0&0&Z\\\\\hline 0&1&Z\\\\\hline 1&0&0\\\\\hline 1&1&1\\\\\hline \end{array}$

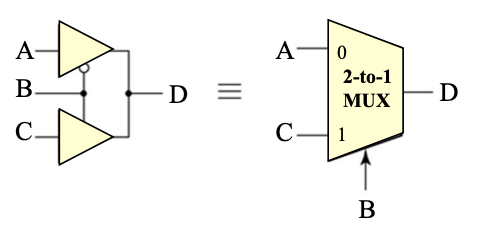

- 利用 tri-state buffer 實現 2-to-1 MUX
- tri-state buffer 並聯
  - 真值表
    $\begin{array}{|c|c|c|c|c|}\hline &X&0&1&Z\\\\\hline X&X&X&X&X\\\\\hline 0&X&0&X&0\\\\\hline 1&X&X&1&1\\\\\hline Z&X&0&1&Z\\\\\hline \end{array}$
- 應用

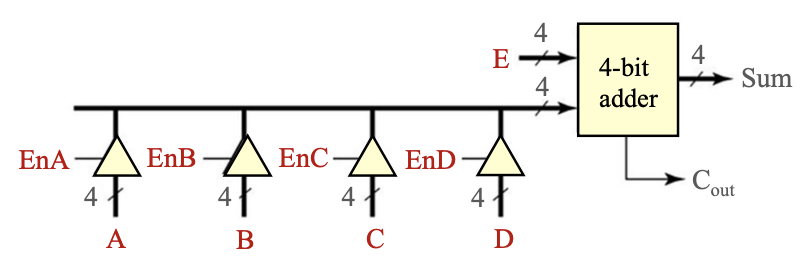

  - Bus 匯流排

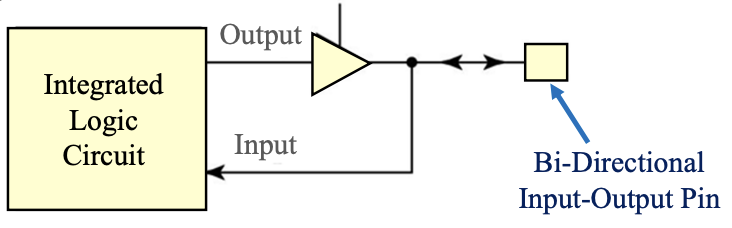

  - Chip I/O
