Review

組合電路設計
- 建構真值表將輸出表示成輸入的函式 $\text{Inputs}\rightarrow\boxed{\text{MUX}}\rightarrow\text{Outputs}$
- 用 K-map, Q-M method 等方法得到簡化的布林表達式
多層、多輸出的電路(Multi-level & Multi-outputs)
Mininum SOP 起點
- Minimum two-level $\text{AND-OR, NAND-NAND, OR-NAND, NOR-OR}$
Minimum POS 起點
- Minimum two-level $\text{OR-AND, NOR-NOR, AND-NOR, NAND-AND}$

限制 fan-in 數的電路設計

Ex1

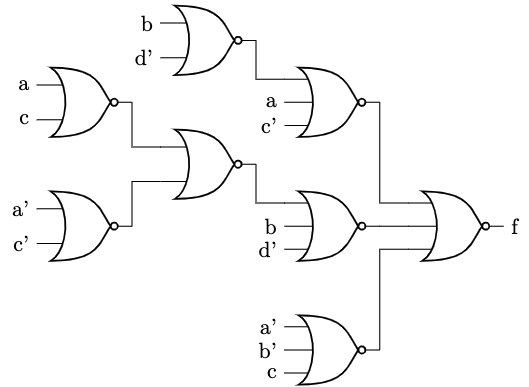

- $\text{用 3 pin 的 NOR Gate 實現}f(a,b,c,d)=\sum m(0,3,4,5,8,9,10,14,15)$
- $\begin{array}{|c|c|c|c|c|}\hline f &00&01&11&10\\\\\hline 00& 1& 1& 0& 1\\\\\hline 01& 0& 1& 0& 1\\\\\hline 11& 1& 0& 1& 0\\\\\hline 10& 0& 0& 1& 1\\\\\hline \end{array}$
- 從 POS 開始

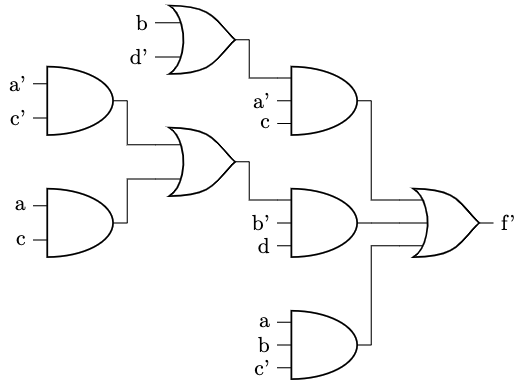

- $f'=a' b' c' d+ab' cd+abc' + a' bc+a' cd'\\\\ \quad=b' d(a' c'+ac)+a' c(b+d')+abc'$

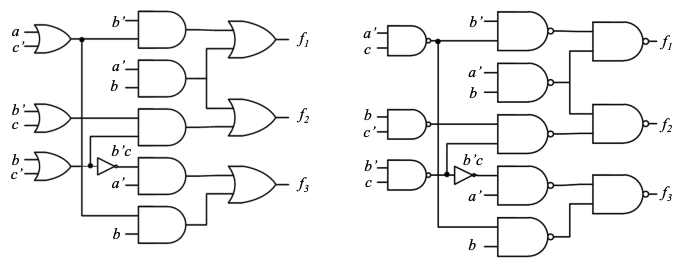

Ex2 Multiple-Output
- $\text{用 2 pin 的 NAND 與 NOT 實現}$
- $f_1=\sum m(0,2,3,4,5)=b' c'+ab' +a' b\\\\ f_2=\sum m(0,2,3,4,7)=b' c'+bc+a' b\\\\ f_3=\sum m(1,2,6,7)=a' b' c+ab+bc'$
- $\begin{array}{|c|c|c|}\hline f_1&0&1\\\\\hline 00&1&1\\\\\hline 01& &1\\\\\hline 11&1& \\\\\hline 10&1& \\\\\hline \end{array}\quad \begin{array}{|c|c|c|}\hline f_1&0&1\\\\\hline 00&1&1\\\\\hline 01& & \\\\\hline 11&1&1 \\\\\hline 10&1& \\\\\hline \end{array}\quad \begin{array}{|c|c|c|}\hline f_1&0&1\\\\\hline 00& & \\\\\hline 01&1& \\\\\hline 11& &1\\\\\hline 10&1&1\\\\\hline \end{array}$
- $f_1=b'(a+c')+a' b\\\\ f_2=(b'+c)(b+c')+b' c'\\\\ f_3=b(a+c')+a' b' c$

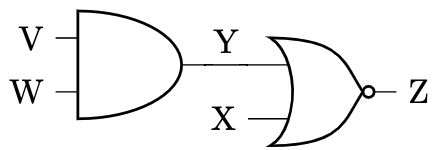

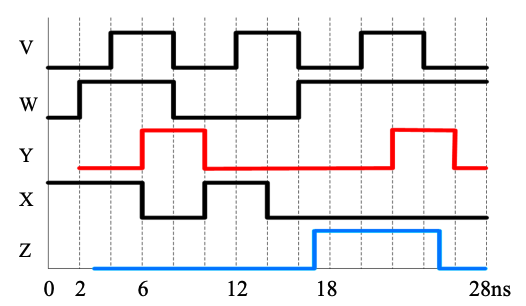

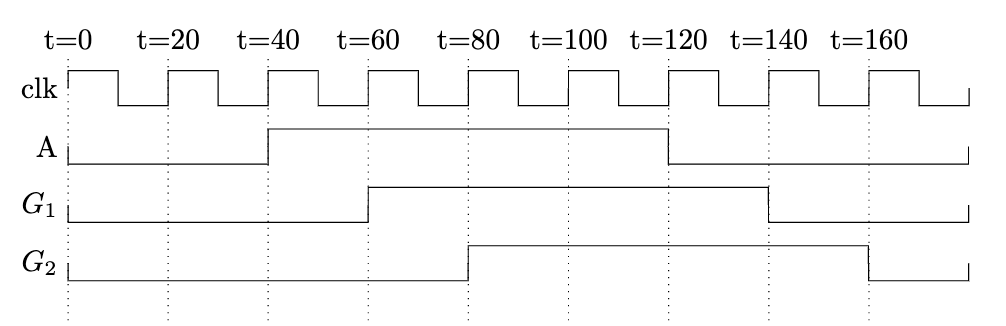

Hazard 是在切換輸入時，因閘延遲而產生的錯誤訊號。

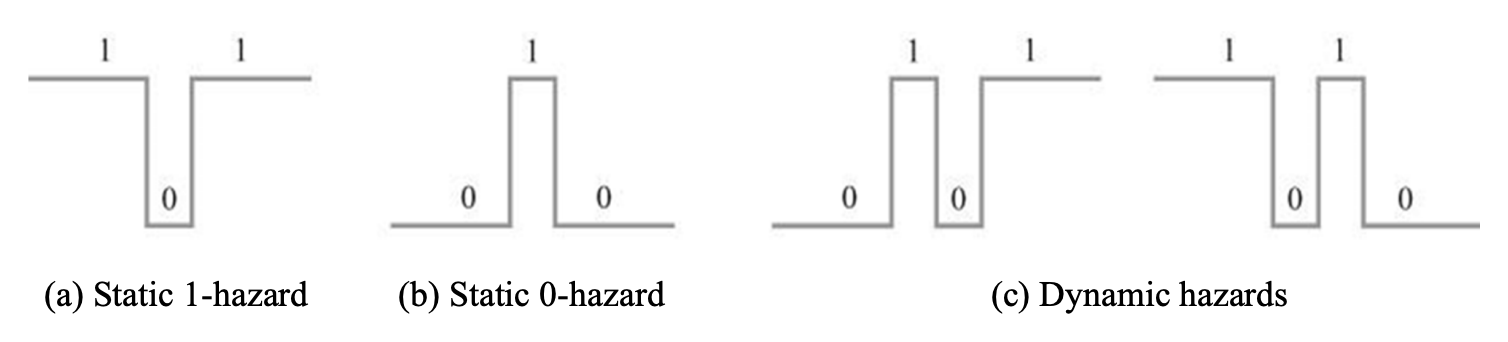

種類

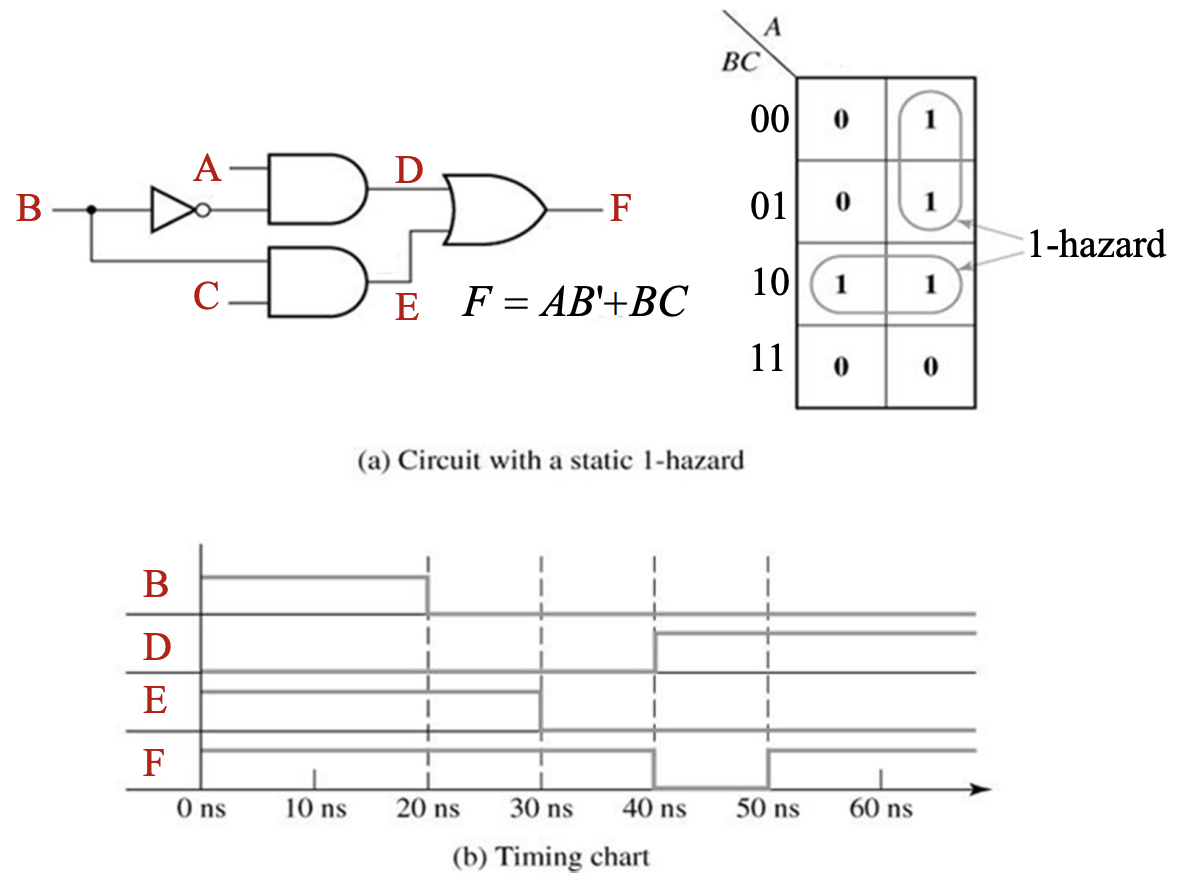

若相鄰兩個 1 不來自同一個邏輯閘(在 K-map 上沒有被框在一起)則會存在 hazard。
- $(A,B,C)=(1,0,1)\rightarrow (1,1,1)$

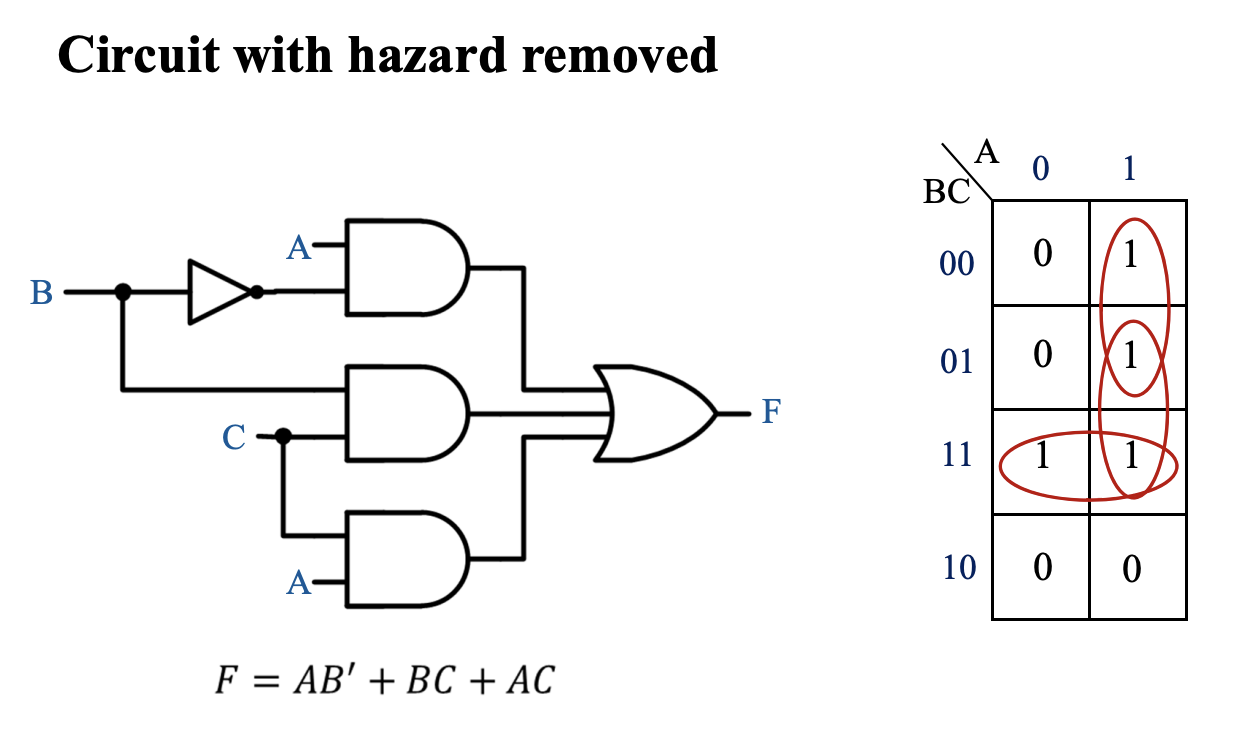

可將相鄰的所有蘊函項框在一起，避免「一個bit切換」的 hazard 發生。

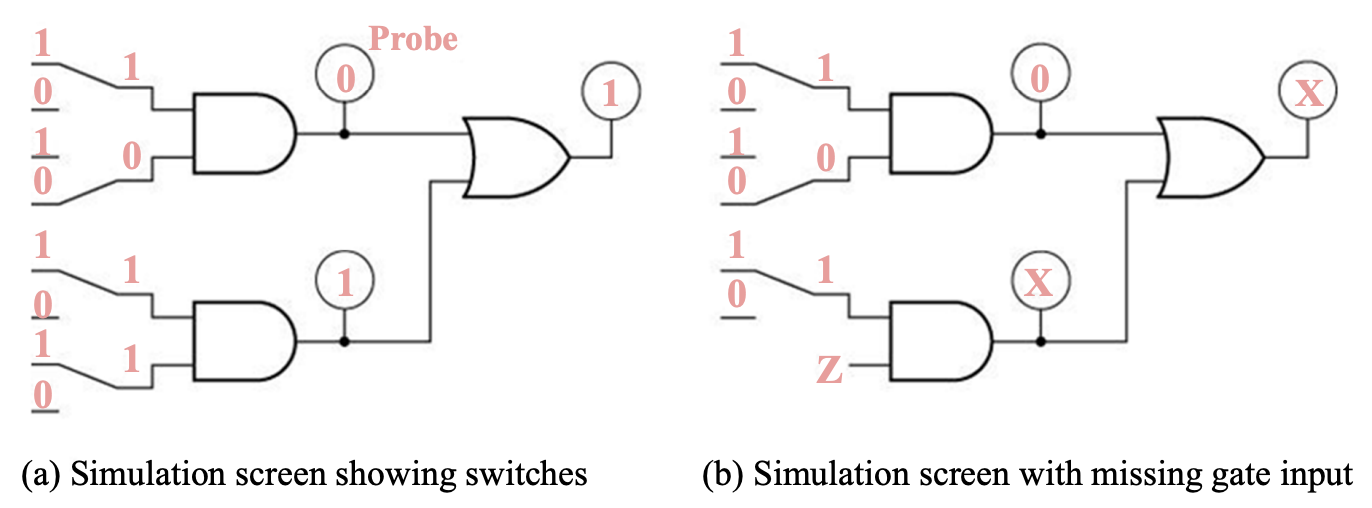

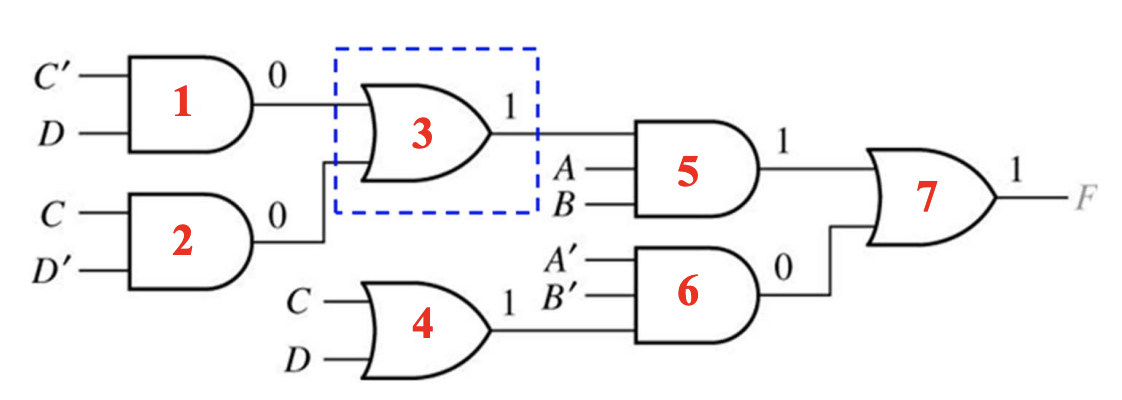

有四種，分別為：
- 0 (low)
- 1 (high)
- X (unknown)
- Z (don’t care, High impedence)
\text{AND } \\& \text{ OR } \text{function for 4-value simulation}
- $\begin{array}{c|cccc} \text{AND}&0&1&X&Z\\\\\hline 0&0&0&0&0\\\\ 1&0&1&X&X\\\\ X&0&X&X&X\\\\ Z&0&X&X&X\\\\ \end{array} \qquad \begin{array}{c|cccc} \text{OR}&0&1&X&Z\\\\\hline 0&0&1&X&X\\\\ 1&1&1&1&1\\\\ X&X&1&X&X\\\\ Z&X&1&X&X\\\\ \end{array}$
